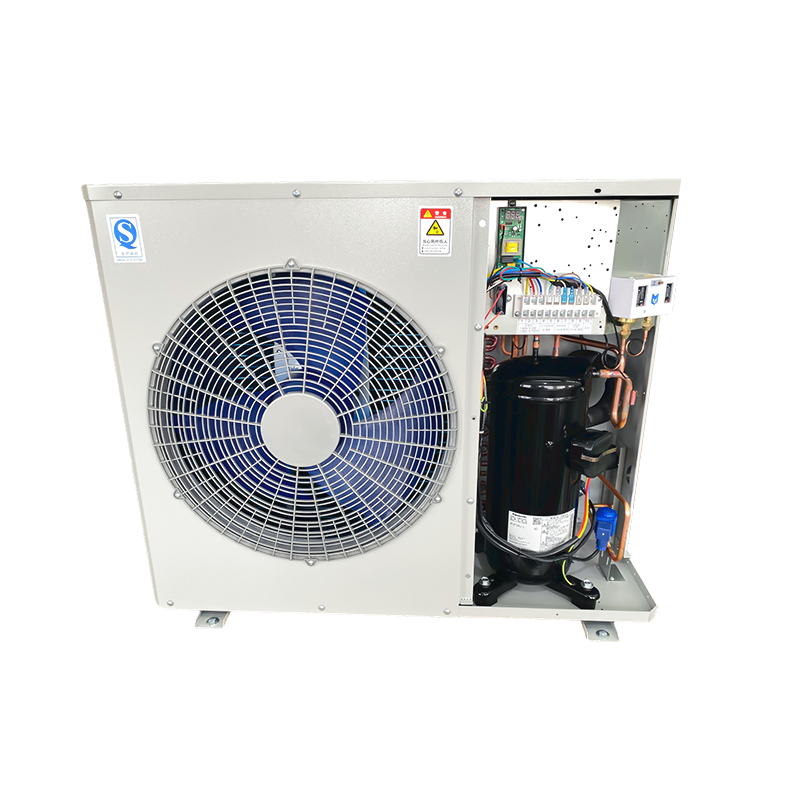

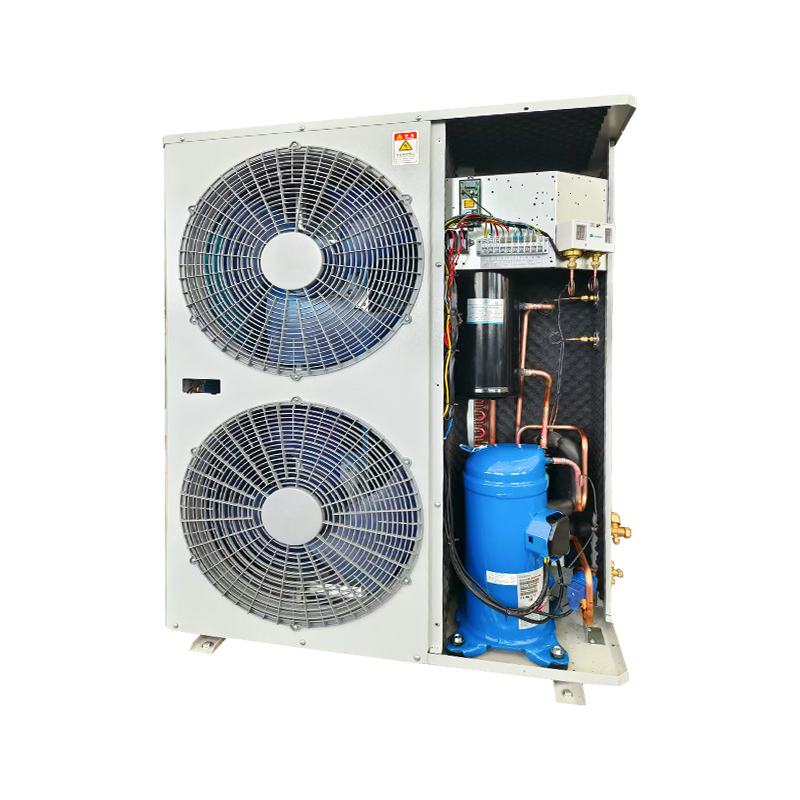

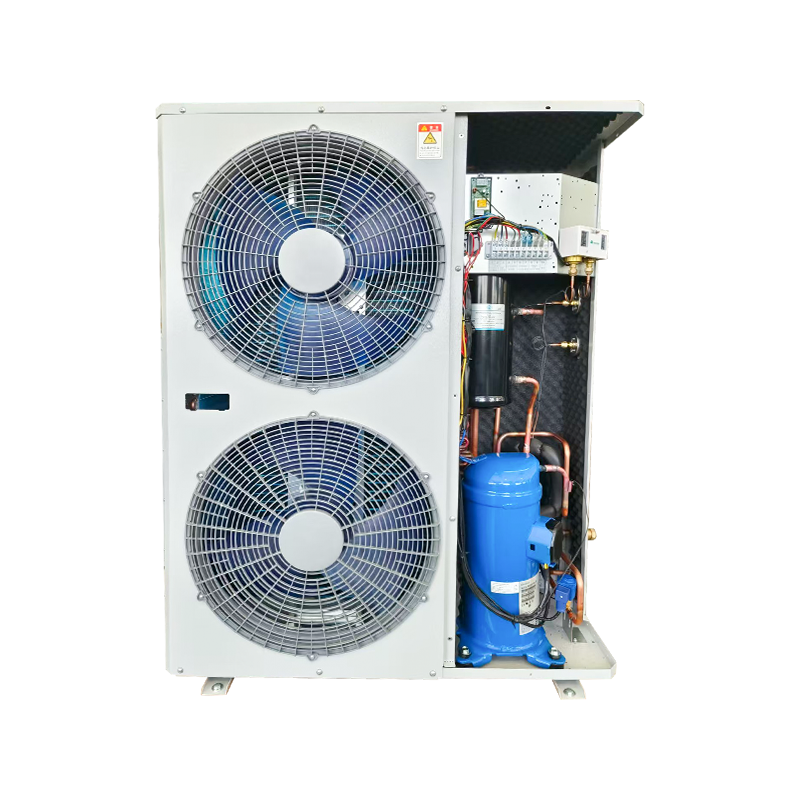

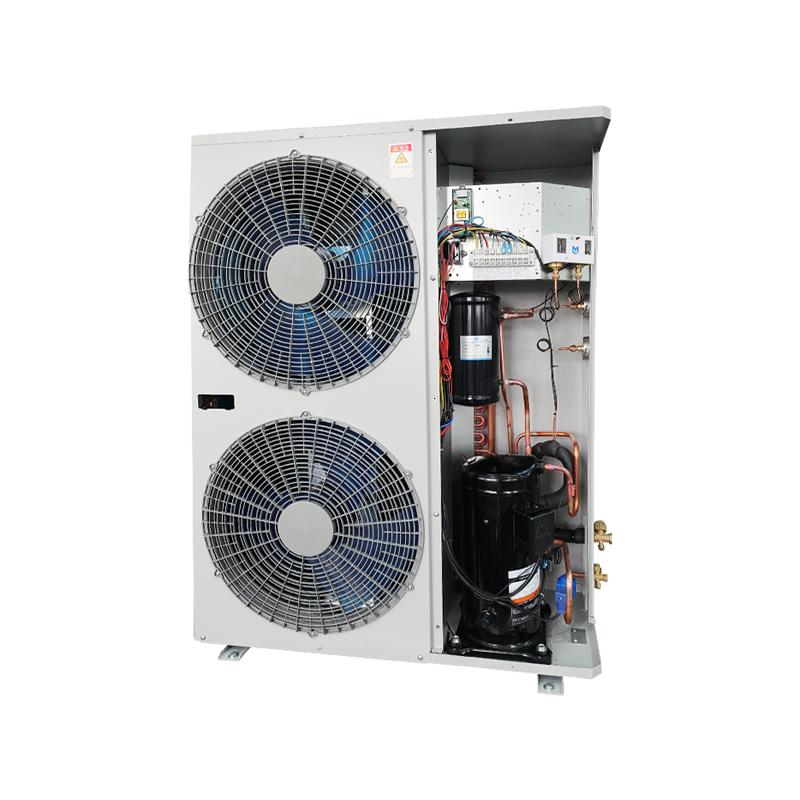

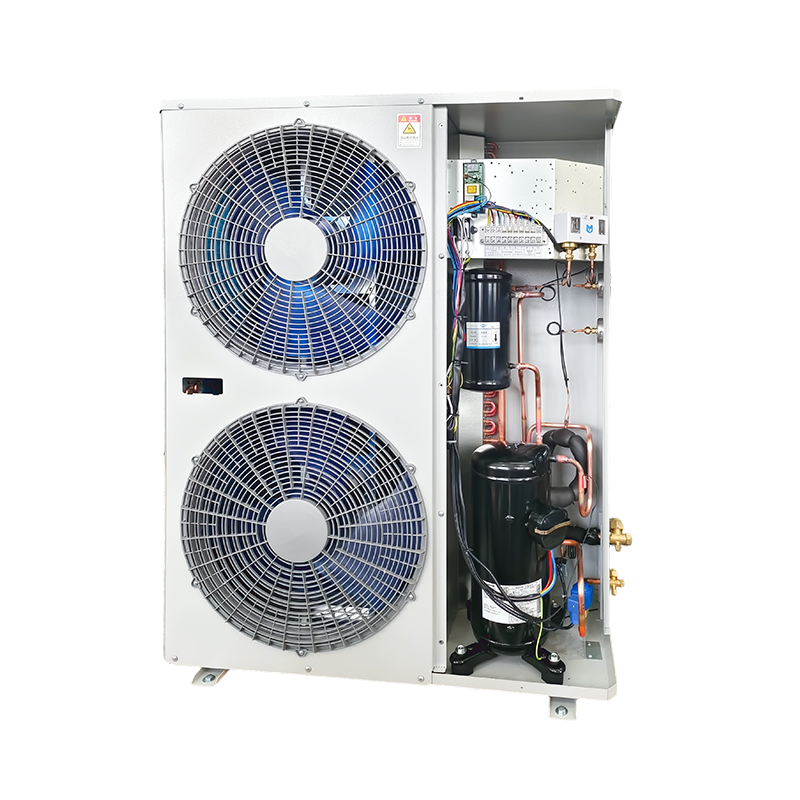

وحدة تكثيف مخرج الهواء الجانبي (باستخدام ضاغط باناسونيك) 3-12 حصان للبيع
| نموذج الوحدة | AOSZS-3HP | AOSZS-4HP | AOSZS-3HP | AOSZS-4HP | AOSZS-5HP | AOSZS-6HP | AOSZS-8HP | AOSZS-10HP | AOSZS-12HP | |
| نوع منفذ الهواء المكثف | مخرج هواء جانبي | مخرج الهواء العلوي | ||||||||
| درجة حرارة التبخر/المبرد | -30 درجة مئوية ~ 5 درجة مئوية /R22 | |||||||||
| الطاقة (الخامس-الرقم الهيدروجيني-هرتز) | 50 هرتز، 220 فولت | 50 هرتز، 380 فولت | ||||||||
| ضاغط | اكتب | ضاغط باناسونيك التمرير | ||||||||
| القدرة (ف) | 3 | 4 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| نموذج | C-SBR120H15Q | C-SB145H15Q | C-SBR120H38Q | C-SB145H38Q | C-SB180H38Q | C-SB205H38Q | C-SC603H38H | C-SC753H38H | C-SC903H38H | |
| شفرة المكثف و المعلمات الحركية | العلامة التجارية | المشرق | هايلي | |||||||
| رقم | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | |
| الطاقة (ث) | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 2×420 | 2×420 | |
| مواصفات المروحة | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 500 | 500 | |
| حجم الهواء (م³/ساعة) | 5000 | 5000 | 5000 | 5000 | 5000×2 | 5000×2 | 5000×2 | 6550×2 | 6550×2 | |
| مواصفات النحاس المكثف | خيط داخلي | |||||||||
| منطقة التكثيف (م²) | 30 | 40 | 30 | 40 | 50 | 60 | 80 | 100 | 200 | |
| أنبوب النحاس المكثف | φ7(25×21.65) | φ9(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(21×18.19) | φ9(25×21.65) | φ9(25×21.65) | |
| حجم الخزان (لتر) | 5 | 5 | 5 | 5 | 8 | 8 | 10 | 10 | 12 | |
| مواصفات الصمامات الكروية والأنابيب النحاسية الملحومة | 10 16 منفذ اتصال ملولب | 10 16 منفذ اتصال ملولب | 12 19 منفذ اتصال ملولب | 16 28 منفذ توصيل اللحام | ||||||
| حجم التخزين البارد الموصى به للتخزين البارد نطاق درجة الحرارة من 0 ~ -18 درجة مئوية (م³ | 20 ~ 50 | 40 ~ 60 | 20 ~ 50 | 40 ~ 60 | 50 ~ 100 | 60 ~ 120 | 80 ~ 140 | 100 ~ 150 | 120 ~ 200 | |
| قدرة التبريد (وات) | درجة حرارة التبخر | ظروف الاختبار: عودة درجة حرارة الهواء إلى 20 درجة مئوية، ودرجة التبريد الفرعي جيدة؛ درجة حرارة التكثيف 40 درجة مئوية | ||||||||
| -30 درجة مئوية | 2610 | 2810 | 2610 | 2810 | 3700 | 3910 | 4520 | 5100 | 6020 | |
| -15 درجة مئوية | 5260 | 5560 | 5260 | 5560 | 7250 | 8060 | 9310 | 12320 | 13960 | |
| -5 درجة مئوية | 8370 | 8870 | 8370 | 8870 | 11260 | 12890 | 14110 | 15660 | 17020 | |
| أبعاد المنتج: الطول × العرض × الارتفاع (مم) | 1000×440×825 | 1000×440×825 | 1000×440×825 | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1344×764×922 | 1444×764×1022 | |
| أبعاد التغليف: الطول × العرض × الارتفاع (مم) | 1120×450×955 | 1120×450×955 | 1120×450×955 | 1120×450×955 | 1120×450×1360 | 1120×450×1360 | 1350×490×1510 | 1530×880×1090 | 1645×900×1170 | |
| طول التثبيت × العرض (مم) | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 690×450 | 870×725 | 970×755 | |
| الضوضاء ديسيبل (أ) | 51 | 51 | 51 | 51 | 53 | 53 | 56 | 56 | 59 | |
| الوزن الصافي (كجم) | 71 | 75 | 71 | 75 | 90 | 99 | 122 | / | / | |
| الوزن الإجمالي (كجم) | 78 | 82 | 78 | 82 | 97 | 106 | 130 | / | / | |
| جهاز الاختناق | صمام التمدد الحراري (مقدم من قبل المستخدم) | |||||||||
| يوصى باستخدام نموذج صمام التمدد الحراري | TEX23 # | TEX24 # | TEX23 # | TEX24 # | TEX26 # | TEX26 # | تجيكس7.5 | TGEX9 | تجيكس11 | |
| نموذج مبرد الهواء الموصى به | HS401AD03.4 | HS402AD04.2 | HS401AD03.4 | HS402AD04.2 | HS402AD06.0 | HS402AD06.6 | HS403AD09.7 | HS404AD11.9 | HS404AD13.5 | |
| ملحوظة: لضمان تأثير التبريد عند تركيب الوحدة، يوصى باستخدام أنابيب نحاسية بمواصفات لا تقل عن مواصفات مبرد الهواء. يمكن استخدام الأنابيب النحاسية ذات القطر المتغير عند التوصيل بوحدة التكثيف! | ||||||||||
| نموذج الوحدة | AOSGS-3HP | AOSGS-4HP | AOSGS-3HP | AOSGS-4HP | AOSGS-5HP | AOSGS-6HP | AOSGS-8HP | AOSGS-10HP | AOSGS-12HP | |
| نوع منفذ الهواء المكثف | مخرج هواء جانبي | مخرج الهواء العلوي | ||||||||
| درجة حرارة التبخر/المبرد | -15 درجة مئوية~10℃ /R22 | |||||||||
| الطاقة (الخامس-الرقم الهيدروجيني-هرتز) | 50 هرتز، 220 فولت | 50 هرتز، 380 فولت | ||||||||
| ضاغط | اكتب | ضاغط باناسونيك التمرير | ||||||||
| القدرة (ف) | 3 | 4 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | |
| نموذج | C-SBR115H15A | C-SB145H15A | C-SBR263H8A | C-SB303H8A | C-SB373H8A | C-SB453H8A | C-SC603H8H | C-SC753H8H | C-SC903H8H | |
| شفرة المكثف و المعلمات الحركية | العلامة التجارية | المشرق | هايلي | |||||||
| رقم | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | |
| الطاقة (ث) | 130 | 130 | 130 | 130 | 130 | 130 | 130 | 2×420 | 2×420 | |
| مواصفات المروحة | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 500 | 500 | |
| الحجم (م³/ساعة) | 5000 | 5000 | 5000 | 5000 | 5000×2 | 5000×2 | 5000×2 | 6550×2 | 6550×2 | |
| مواصفات النحاس المكثف | خيط داخلي | |||||||||
| منطقة التكثيف (م²) | 30 | 40 | 30 | 40 | 50 | 60 | 80 | 100 | 200 | |
| أنبوب النحاس المكثف | φ7(25×21.65) | φ9(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(21×18.19) | φ9(25×21.65) | φ9(25×21.65) | |
| حجم الخزان (لتر) | 5 | 5 | 5 | 5 | 8 | 8 | 10 | 10 | 12 | |
| مواصفات الصمامات الكروية والأنابيب النحاسية الملحومة | 10 16 منفذ اتصال ملولب | 10 16 منفذ اتصال مترابط | 12 19 منفذ اتصال ملولب | 16 28 منفذ توصيل اللحام | ||||||
| حجم التخزين البارد الموصى به للتخزين البارد نطاق درجة الحرارة 0 ~ 18 درجة مئوية (م³) | 20 ~ 50 | 40 ~ 60 | 20 ~ 50 | 40 ~ 60 | 50 ~ 100 | 60 ~ 120 | 80 ~ 140 | 100 ~ 150 | 120 ~ 200 | |
| قدرة التبريد (وات) | درجة حرارة التبخر | ظروف الاختبار: درجة حرارة الهواء المعادة 20 درجة مئوية، درجة التبريد الفرعي مقبولة؛ درجة حرارة التكثيف 40 درجة مئوية | ||||||||
| -15 درجة مئوية | 5126 | 5740 | 5126 | 5740 | 7150 | 8370 | 9315 | 12310 | 13960 | |
| 0 درجة مئوية | 7095 | 10130 | 7095 | 10130 | 10330 | 12540 | 22130 | 25640 | 30250 | |
| 10 درجة مئوية | 8370 | 12260 | 8370 | 12260 | 14950 | 18790 | 33210 | 38050 | 44890 | |
| أبعاد المنتج: الطول × العرض × الارتفاع (مم) | 1000×440×825 | 1000×440×825 | 1000×440×825 | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1344×764×922 | 1444×764×1022 | |
| أبعاد المنتج: الطول × العرض × الارتفاع (مم) | 1120×450×955 | 1120×450×955 | 1120×450×955 | 1120×450×955 | 1120×450×1360 | 1120x450x1360 | 1350X490X1510 | 1530X880X1090 | 1645×900×1170 | |
| أبعاد التغليف: الطول × العرض × الارتفاع (مم) | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 690×450 | 870×725 | 970×755 | |
| طول التثبيت × العرض (مم) | 51 | 51 | 51 | 51 | 53 | 53 | 56 | 56 | 59 | |
| الوزن الصافي (كجم) | 71 | 75 | 71 | 75 | 90 | 99 | 122 | / | / | |
| الوزن الإجمالي (كجم) | 78 | 82 | 78 | 82 | 97 | 106 | 130 | / | / | |
| جهاز الاختناق | صمام التمدد الحراري (مقدم من قبل المستخدم) | |||||||||
| يوصى باستخدام نموذج صمام التمدد الحراري | TEX23 # | TEX24 # | TEX23 # | TEX24 # | TEX26 # | TEX26 # | تجيكس7.5 | TGEX9 | تجيكس11 | |
| نموذج مبرد الهواء الموصى به | HS401AD03.4 | HS402AD04.2 | HS401AD03.4 | HS402AD04.2 | HS402AD06.0 | HS402AD06.6 | HS403AD09.7 | HS404AD11.9 | HS404AD13.5 | |
| ملحوظة: لضمان تأثير التبريد عند تركيب الوحدة، يوصى باستخدام أنابيب نحاسية بمواصفات لا تقل عن مواصفات مبرد الهواء. يمكن استخدام الأنابيب النحاسية ذات القطر المتغير عند توصيلها بوحدة التكثيف! | ||||||||||
