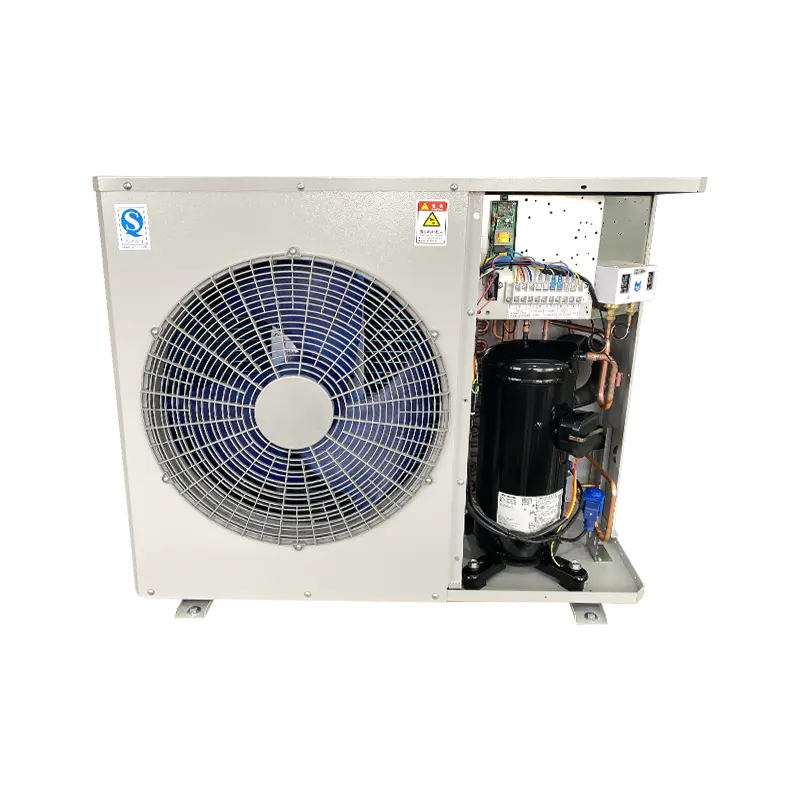

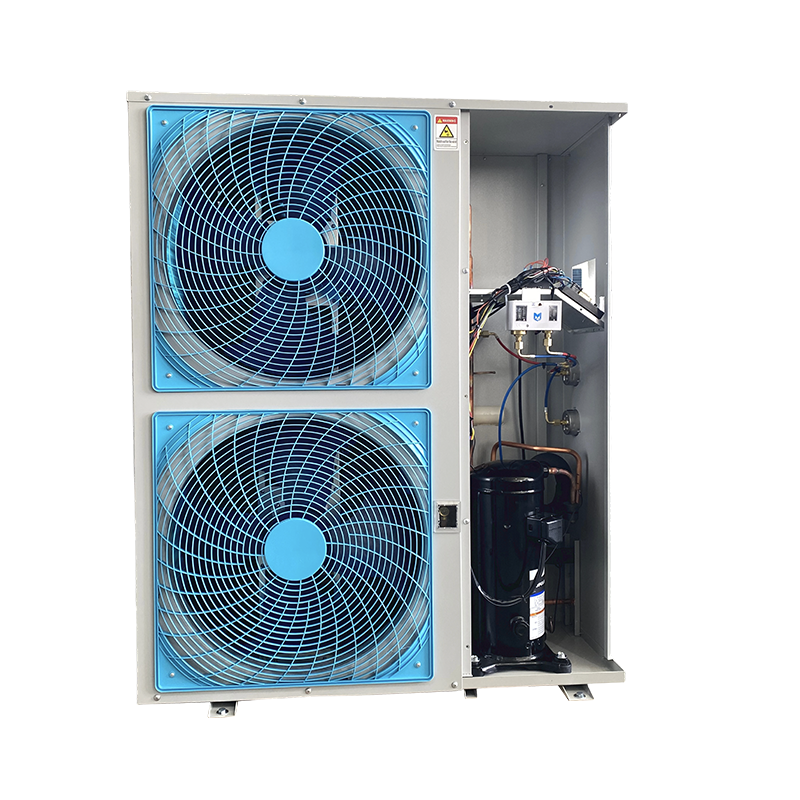

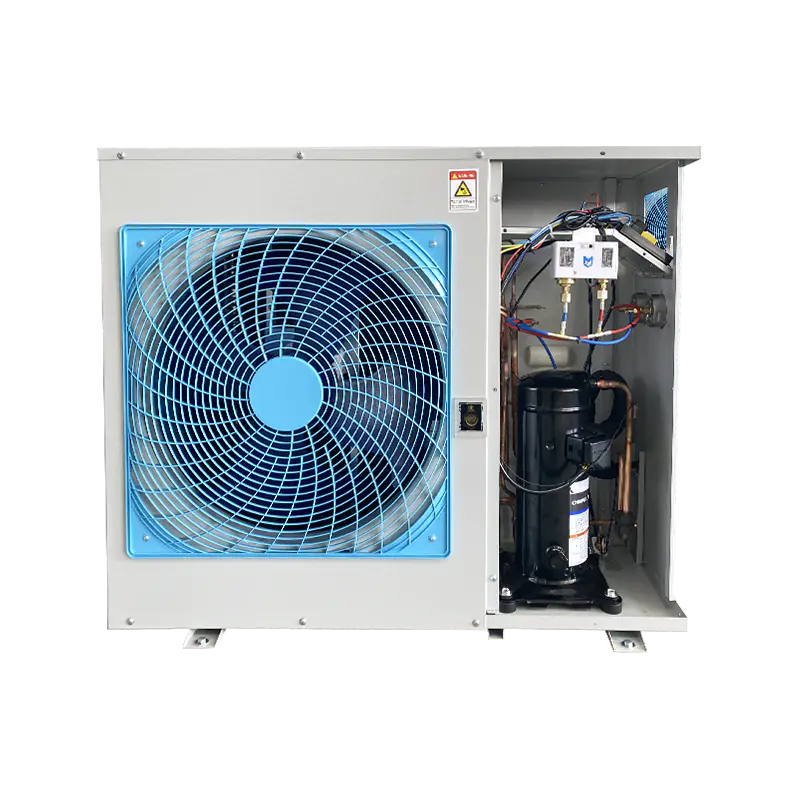

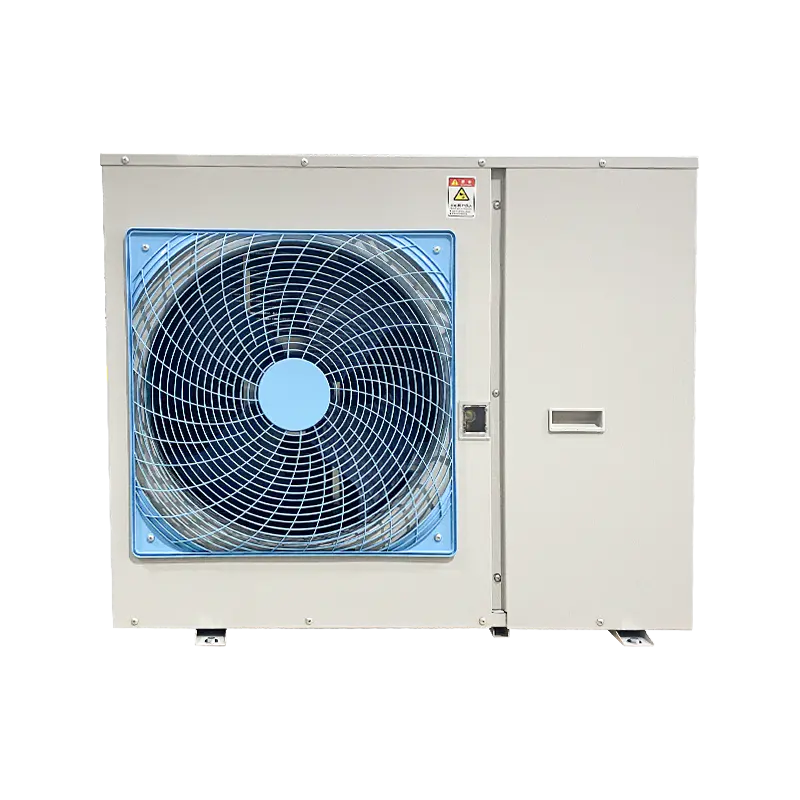

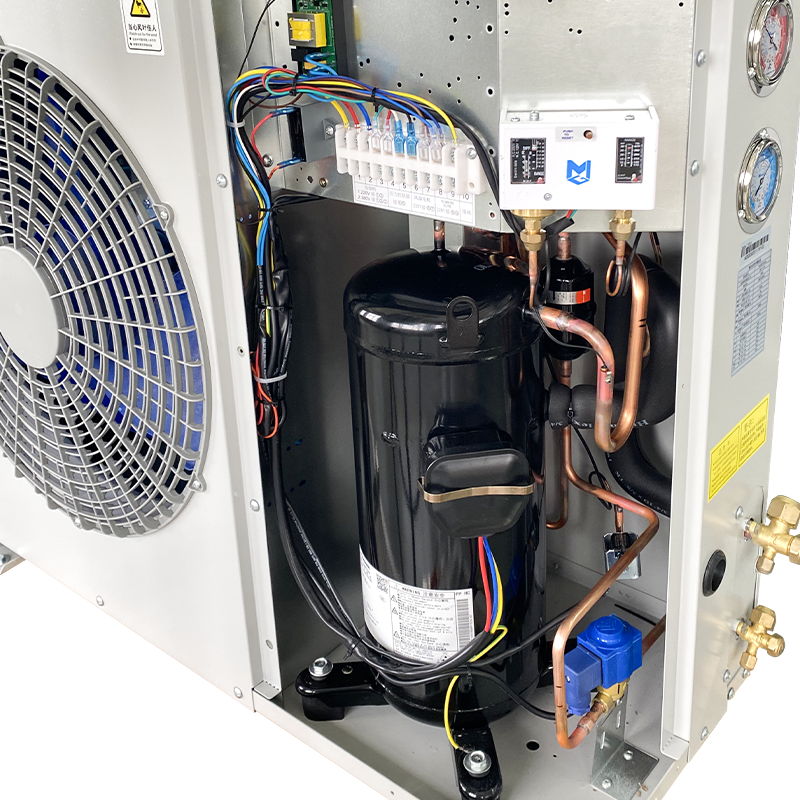

وحدة تكثيف مخرج الهواء الجانبي (باستخدام ضاغط كوبلاند) 2-20 حصان للبيع
| نموذج الوحدة | AOSZGA-2HP | أوسزجا-3HP | أوسزجا-4HP | AOSZGA-5HP AOSZGA-6HP | أوسزجا-8HP | أوسزجا-10HP | أوسزجا-8HP | أوسزجا-10HP | أوسزجا-13HP | أوسزجا-15HP | أوسزجا-20HP | ||
| نوع منفذ الهواء المكثف | مخرج هواء جانبي | مخرج الهواء العلوي | |||||||||||
| درجة حرارة التبخر/المبرد | -20 درجة مئوية ~ 10 درجة مئوية/R404A | ||||||||||||
| الطاقة (الخامس-الرقم الهيدروجيني-هرتز) | 380 ~ 420/3/50 | ||||||||||||
| ضاغط | اكتب | ضاغط إيمرسون سكرول | |||||||||||
| القدرة (ف) | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 13 | 15 | 20 | |
| نموذج | ZB15KQE-TFD | ZB21KQE-TFD | ZB29KQE-TFD | ZB38KQE-TFD | ZB45KQE-TFD | ZB58KQE-TFD | ZB76KQE-TFD | ZB58KQE-TFD | ZB76KQE-TFD | ZB95KQE-TFD | ZB114KQE-TFD | ZB130KQE-TFD | |
| شفرة المكثف و المعلمات الحركية | العلامة التجارية | المشرق | هايلي | ||||||||||
| رقم | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| الطاقة (ث) | 60 | 130 | 130 | 130 | 130 | 130 | 130 | 230 | 420 واط | 420 واط | 550 واط | 780 واط | |
| مواصفات المروحة | 480X153 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 500×148 | 450 | 500 | 500 | 550 | 600 | |
| حجم الهواء (م³/ساعة) | 3500 | 5000 | 5000 | 5000×2 | 5000×2 | 5000×2 | 5000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 11000×2 | |
| مواصفات النحاس المكثف | خيط داخلي | ||||||||||||
| منطقة التكثيف (م²) | 11 | 30 | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 200 | |
| أنبوب النحاس المكثف | φ9(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(21×18.19) | φ9(21×18.19) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | |
| حجم الخزان (لتر) | 3 | 5 | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 20 | |
| مواصفات الصمامات الكروية والأنابيب النحاسية الملحومة | 6 12 اتصال مترابطة | 10 16 اتصال مترابطة port | 12 19 اتصال مترابطة port | 16 28 منفذ اتصال اللحام | 16 28 منفذ اتصال اللحام | 19 35 منفذ اتصال اللحام | 19 42 اتصال اللحام | ||||||
| حجم التخزين البارد الموصى به للتخزين البارد نطاق درجة الحرارة من 0 إلى 18 درجة مئوية (م³) | 10 ~ 15 | 20 ~ 50 | 40 ~ 60 | 50 ~ 100 | 60 ~ 120 | 80 ~ 140 | 100 ~ 150 | 80 ~ 140 | 100 ~ 150 | 120 ~ 200 | 150 ~ 300 | 200 ~ 400 | |
| قدرة التبريد | درجة حرارة التبخر | ظروف الاختبار: درجة حرارة الهواء المعادة 20 درجة مئوية، درجة التبريد الفرعي مقبولة؛ درجة حرارة التكثيف 40 درجة مئوية | |||||||||||
| -20 درجة مئوية | 2470 | 3810 | 5170 | 6520 | 7630 | 9710 | 13300 | 9710 | 13300 | 16050 | 18850 | 21100 | |
| -15 درجة مئوية | 3080 | 4660 | 6320 | 7970 | 9340 | 12200 | 16400 | 12200 | 16400 | 20200 | 23700 | 26000 | |
| -10 درجة مئوية | 3780 | 5650 | 7660 | 9660 | 11300 | 14900 | 19900 | 14900 | 19900 | 24600 | 29100 | 31500 | |
| -5 درجة مئوية | 4570 | 6780 | 9200 | 11600 | 13600 | 17950 | 23900 | 17950 | 23900 | 29400 | 35100 | 37800 | |
| 0 درجة مئوية | 5480 | 8090 | 10950 | 13850 | 16200 | 21400 | 28500 | 21400 | 28500 | 34900 | 42000 | 45000 | |
| 10 درجة مئوية | 7680 | 11250 | 15300 | 19300 | 22600 | 29800 | 39500 | 29800 | 39500 | 48500 | 58500 | 62600 | |
| أبعاد المنتج: الطول × العرض × الارتفاع (مم) | 1000×440×575 | 1000×440×825 | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×1022 | 1344×764×922 | 1444×764×1022 | 1444×894×1122 | 1644×899×1222 | |
| أبعاد التغليف: الطول × العرض × الارتفاع (مم) | 1120x450x695 | 1120x450x955 | 1120x450x955 | 1120x450x1360 | 1120x450x1360 | 1350X490X1510 | 1350X490X1510 | 1580X880X1180 | 1530X880X1090 | 1645X900X1170 | 1645X1015X1290 | 1830X1200X1390 | |
| طول التثبيت × العرض (مم) | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970x855 | 970x860 | |
| الضوضاء ديسيبل (أ) | 49.5 | 51 | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 65 | |
| الوزن الصافي (كجم) | 48 | 71 | 75 | 90 | 99 | 122 | 129 | / | | | / | / | / | |
| الوزن الإجمالي (كجم) | 55 | 78 | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| جهاز الاختناق | صمام التمدد الحراري (مقدم من قبل المستخدم) | ||||||||||||
| يوصى باستخدام نموذج صمام التمدد الحراري | TES24 # | TES26 # | TES26 # | TGES6 | TGES6 | TGES9 | TGES11 | TGES9 | TGES11 | TGES13 | TGES13 | TGES13 | |
| نموذج مبرد الهواء الموصى به | HS401AD02.5 | HS401AD03.4 | HS402AD04.2 | HS402AD06.0 | HS402AD06.6 | HS403AD09.7 | HS404AD11.9 | HS403AD09.7 | HS404AD11.9 | HS404AD13.5 | HS504AD16.5 | HS504AD20.8 | |
| ملحوظة: لضمان تأثير التبريد عند تركيب الوحدة، يوصى باستخدام أنابيب نحاسية بمواصفات لا تقل عن مواصفات مبرد الهواء. يمكن استخدام الأنابيب النحاسية ذات القطر المتغير عند التوصيل بوحدة التكثيف! | |||||||||||||
| نموذج الوحدة | AOSZFA-2HP | AOSZFA-3HP | أوزفا-4HP | AOSZFA-5HP | AOSZFA-6HP | أوزفا-8HP | AOSZFA-10HP | AOSZFA-10HP | AOSZFA-10HP | AOSZFA-13HP | AOSZFA-15HP | AOSZFA-17HP | |
| نوع منفذ الهواء المكثف | مخرج هواء جانبي | مخرج الهواء العلوي | |||||||||||
| درجة حرارة التبخر/المبرد | -40 درجة مئوية ~ 0 درجة مئوية/R404A | ||||||||||||
| الطاقة (الخامس-الرقم الهيدروجيني-هرتز) | 380 ~ 420/3/50 | ||||||||||||
| ضاغط | اكتب | ضاغط إيمرسون سكرول | |||||||||||
| القدرة (ف) | 2 | 3 | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 13 | 15 | 17 | |
| نموذج | ZF06KQE-TFD | ZF09KQE-TFD | ZF13KQE-TFD | ZF15KQE-TFD | ZF18KQE-TFD | ZF25KQE-TFD | ZF34KQE-TFD | ZF25KQE-TFD | ZF34KQE-TFD | ZF41KQE-TFD | ZF49KQE-TFD | ZF54KQE-TFD | |
| شفرة المكثف و المعلمات الحركية | العلامة التجارية | المشرق | هايلي | ||||||||||
| رقم | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| الطاقة (ث) | 60 | 130 | 130 | 130 | 130 | 130 | 130 | 230 | 420 واط | 420 واط | 550 واط | 550 واط | |
| مواصفات المروحة | 480×153 | 500×148 | 500×148 | 500×148 | 500X148 | 500×148 | 500×148 | 450 | 500 | 500 | 550 | 550 | |
| الحجم (م³/ساعة) | 3500 | 5000 | 5000 | 5000×2 | 5000×2 | 5000×2 | 5000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 8600×2 | |
| مواصفات النحاس المكثف | خيط داخلي | ||||||||||||
| منطقة التكثيف (م²) | 11 | 30 | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 150 | |
| أنبوب النحاس المكثف | φ9(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(21×18.19) | φ9(21×18.19) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | |
| حجم الخزان (لتر) | 3 | 5 | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 15 | |
| مواصفات الصمامات الكروية والأنابيب النحاسية الملحومة | 6 12 مترابطة منفذ الاتصال | 10 16 منفذ اتصال ملولب | 12 19 منفذ اتصال ملولب | 16 28 منفذ توصيل اللحام | 16 28 منفذ توصيل اللحام | 19 35 منفذ توصيل اللحام | |||||||
| حجم التخزين البارد الموصى به للتخزين البارد نطاق درجة الحرارة من 0 إلى 18 درجة مئوية (م³) | 10 ~ 15 | 20 ~ 50 | 40 ~ 60 | 50 ~ 100 | 60 ~ 120 | 80 ~ 140 | 100 ~ 150 | 80 ~ 140 | 100 ~ 150 | 120 ~ 200 | 150 ~ 300 | 150 ~ 300 | |
| قدرة التبريد(W) | درجة حرارة التبخر | ظروف الاختبار: إرجاع درجة حرارة الهواء إلى 20 درجة مئوية، ودرجة التبريد الفرعي إلى 0 كلفن، ودرجة حرارة التكثيف إلى 40 درجة مئوية | |||||||||||
| -40 درجة مئوية | 1160 | 1560 | 2240 | 2730 | 3370 | 4190 | 5430 | 4190 | 5430 | 6880 | 8270 | 9070 | |
| -30 درجة مئوية | 1820 | 2470 | 3570 | 4390 | 5300 | 6580 | 8750 | 6580 | 8750 | 10900 | 13050 | 14300 | |
| -20 درجة مئوية | 2720 | 3690 | 5400 | 6630 | 7890 | 9980 | 13100 | 9980 | 13100 | 16100 | 19550 | 21400 | |
| -10 درجة مئوية | 3940 | 5360 | 7850 | 9670 | 11450 | 14200 | 19000 | 14200 | 19000 | 23200 | / | / | |
| -5 درجة مئوية | 4700 | 6390 | 9350 | 11550 | 13700 | 16600 | 22600 | 16600 | 22600 | 27700 | / | / | |
| 0 درجة مئوية | 5570 | 7580 | 11050 | 13700 | 16300 | / | / | / | / | / | / | / | |
| أبعاد المنتج: الطول × العرض × الارتفاع (مم) | 1000×440×575 | 1000×440×825 | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×102 | 1344×764×922 | 1444×764×1022 | 1444×894×1122 | 1444×894×1122 | |
| أبعاد التغليف: الطول × العرض × الارتفاع (مم) | 1120x450x695 | 1120x450x955 | 1120x450x955 | 1120×450×1360 | 1120x450x1360 | 1350X490X1510 | 1350X490X1510 | 1580X880X1180 | 1530X880X1090 | 1645X900X1170 | 1645X1015X1290 | 1645X1015X1290 | |
| طول التثبيت × العرض (مم) | 725×410 | 725×410 | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970x855 | 970x855 | |
| الضوضاء ديسيبل (أ) | 49.5 | 51 | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 63 | |
| الوزن الصافي (كجم) | 48 | 71 | 75 | 90 | 99 | 122 | 129 | / | / | / | / | / | |
| الوزن الإجمالي (كجم) | 55 | 78 | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| جهاز الاختناق | صمام التمدد الحراري (مقدم من قبل المستخدم) | ||||||||||||
| يوصى باستخدام نموذج صمام التمدد الحراري | TES24 # | TES26 # | TES26 # | TGES6 | TGES6 | TGES9 | TGES11 | TGES9 | TGES11 | TGES13 | TGES13 | TGES13 | |
| نموذج مبرد الهواء الموصى به | HS401AJ01.8 | HS401AJ02.5 | HS402AJ03.3 | HS402AJ04.4 | HS402AJ04.9 | HS403AJ07.2 | HS404AJ08.7 | HS403AJ07.2 | HS404AJ08.7 | HS404AJ10.1 | HS504AJ12.1 | HS504AJ15 | |
| ملحوظة: لضمان تأثير التبريد عند تركيب الوحدة، يوصى باستخدام أنابيب نحاسية بمواصفات لا تقل عن مواصفات مبرد الهواء. يمكن استخدام الأنابيب النحاسية ذات القطر المتغير عند التوصيل بوحدة التكثيف! | |||||||||||||
| نموذج الوحدة | أوسفيا-4HP | أوسفيا-5HP | أوسفيا-6HP | أوسفيا-8HP | أوسفيا-10HP | أوسفيا-8HP | أوسفيا-10HP | أوسفيا-12 حصان | أوسفيا-15 حصان | أوسفيا-18 حصان | |
| نوع منفذ الهواء المكثف | مخرج هواء جانبي | مخرج الهواء العلوي | |||||||||
| درجة حرارة التبخر/المبرد | -40 درجة مئوية~-5℃/R404A | ||||||||||
| الطاقة (الخامس-الرقم الهيدروجيني-هرتز) | 380 ~ 420/3/50 | ||||||||||
| ضاغط | اكتب | ضاغط إيمرسون سكرول | |||||||||
| القدرة (ف) | 4 | 5 | 6 | 8 | 10 | 8 | 10 | 12 | 15 | 18 | |
| نموذج | ZFI20KQE-TFD | ZFI23KQE-TFD | ZFI26KQE-TFD | ZFI36KQE-TFD | ZFI39KQE-TFD | ZFI36KQE-TFD | ZFI39KQE-TFD | ZFI50KQE-TFD | ZFI59KQE-TFD | ZFI68KQE-TFD | |
| شفرة المكثف و المعلمات الحركية | العلامة التجارية | المشرق | هايلي | ||||||||
| رقم | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |
| الطاقة (ث) | 130 | 130 | 130 | 130 | 130 | 230 | 420 واط | 420 واط | 550 واط | 780 واط | |
| مواصفات المروحة | 500×148 | 500×148 | 500×148 | 500×148 | 500X148 | 450 | 500 | 500 | 550 | 600 | |
| حجم الهواء (م³/ساعة) | 5000 | 5000×2 | 5000×2 | 5000×2 | 5000×2 | 4800×2 | 6550×2 | 6550×2 | 8600×2 | 11000×2 | |
| مواصفات النحاس المكثف | خيط داخلي | ||||||||||
| منطقة التكثيف (م²) | 40 | 50 | 60 | 80 | 100 | 80 | 100 | 120 | 150 | 200 | |
| أنبوب النحاس المكثف | φ9(25×21.65) | φ7(25×21.65) | φ9(25×21.65) | φ7(21×18.19) | φ9(21×18.19) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | φ9(25×21.65) | |
| حجم الخزان (لتر) | 5 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 15 | 20 | |
| مواصفات الصمامات الكروية والأنابيب النحاسية الملحومة | 12 19 منفذ اتصال ملولب | 16 28 منفذ توصيل اللحام | 16 28 منفذ توصيل اللحام | 19 35 منفذ توصيل اللحام | 19 42 وصلة اللحام | ||||||
| حجم التخزين البارد الموصى به للتخزين البارد temperature نطاق من 0 إلى 18 درجة مئوية (م³) | 40 ~ 60 | 50 ~ 100 | 60 ~ 120 | 80 ~ 140 | 100 ~ 150 | 80 ~ 140 | 100 ~ 150 | 120 ~ 200 | 150 ~ 300 | 200 ~ 400 | |
| قدرة التبريد(W) | درجة حرارة التبخر | ظروف الاختبار: إرجاع درجة حرارة الهواء إلى 20 درجة مئوية، ودرجة التبريد الفرعي إلى 0 كلفن، ودرجة حرارة التكثيف إلى 40 درجة مئوية | |||||||||
| -40 درجة مئوية | 3270 | 4790 | 5120 | 6320 | 7250 | 6320 | 7250 | 8700 | 10600 | 12050 | |
| -30 درجة مئوية | 5010 | 6240 | 7360 | 9310 | 10700 | 9310 | 10700 | 12450 | 15150 | 17200 | |
| -20 درجة مئوية | 7270 | 8750 | 10450 | 13200 | 15100 | 13200 | 15100 | 17850 | 21800 | 24700 | |
| -10 درجة مئوية | 10200 | 12200 | 14600 | 17850 | 20500 | 17850 | 20500 | 24500 | 29800 | / | |
| -5 درجة مئوية | 11950 | 14250 | 17100 | 20500 | 23500 | 20500 | 23500 | 28100 | 34200 | / | |
| 0 درجة مئوية | 13950 | 16500 | 19950 | / | / | / | / | / | / | / | |
| أبعاد المنتج: الطول × العرض × الارتفاع (مم) | 1000×440×825 | 1000×440×1225 | 1000×440×1225 | 1230×490×1350 | 1230×490×1350 | 1380×764×1022 | 1344×764×922 | 1444×764×1022 | 1444×894×1122 | 1644×899×1222 | |
| أبعاد العبوة: الطول × العرض × الارتفاع (مم) | 1120×450×955 | 1120×450×1360 | 1120×450×1360 | 1350×490×1510 | 1350×490×1510 | 1580×880×1180 | 1530×880×1090 | 1645X900X1170 | 1645×1015×1290 | 1830×1200×1390 | |
| طول التثبيت × العرض (مم) | 725×410 | 725×410 | 725×410 | 690×450 | 690×450 | 906×725 | 870×725 | 970×755 | 970x855 | 970x860 | |
| الضوضاء ديسيبل (أ) | 51 | 53 | 53 | 56 | 56 | 56 | 56 | 59 | 63 | 65 | |
| الوزن الصافي (كجم) | 75 | 90 | 99 | 122 | 129 | / | / | / | / | / | |
| الوزن الإجمالي (كجم) | 82 | 97 | 106 | 130 | 137 | / | / | / | / | / | |
| جهاز خنق | صمام التمدد الحراري (مقدم من قبل المستخدم) | ||||||||||
| يوصى باستخدام نموذج صمام التمدد الحراري | TES26 # | TGES6 | TGES6 | TGES9 | TGES11 | TGES9 | TGES11 | TGES13 | TGES13 | TGES13 | |
| نموذج مبرد الهواء الموصى به | HS402AJ03.3 | HS402AJ04.4 | HS402AJ04.9 | HS403AJ07.2 | HS404AJ08.7 | HS403AJ07.2 | HS404AJ08.7 | HS404AJ10.1 | HS504AJ12.1 | HS504AJ15 | |
| ملحوظة: لضمان تأثير التبريد عند تركيب الوحدة، يوصى باستخدام أنابيب نحاسية بمواصفات لا تقل عن مواصفات مبرد الهواء. يمكن استخدام الأنابيب النحاسية ذات القطر المتغير عند التوصيل بوحدة التكثيف! | |||||||||||
