Name: وحدة تكثيف مخرج الهواء العلوي (باستخدام ضاغط كوبلاند) 8-40 حصان
Rating: 5 (99 reviews)

وحدة تكثيف مخرج الهواء العلوي (باستخدام ضاغط كوبلاند) 8-40 حصان

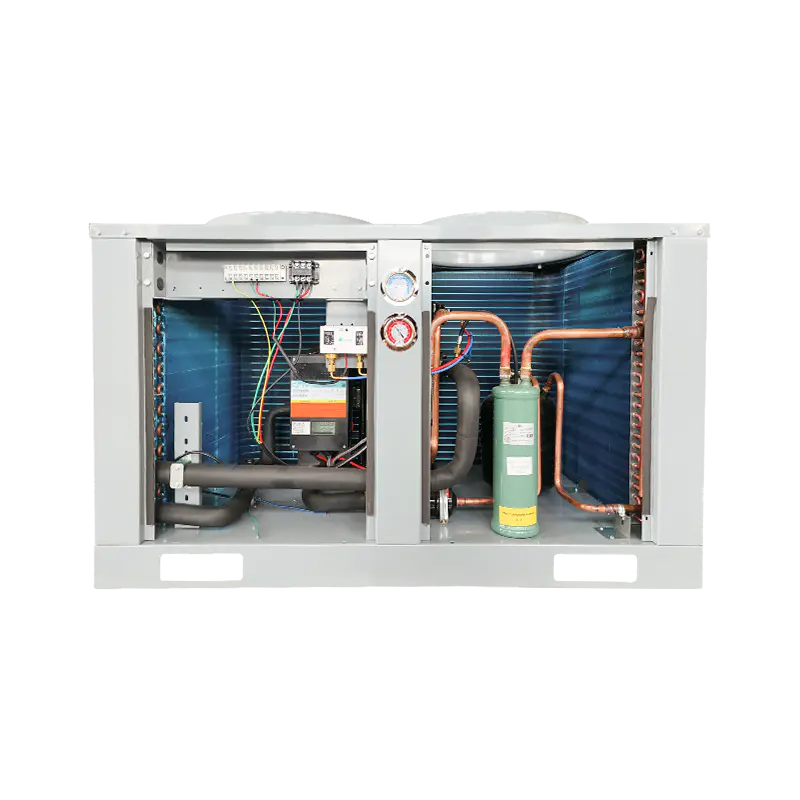

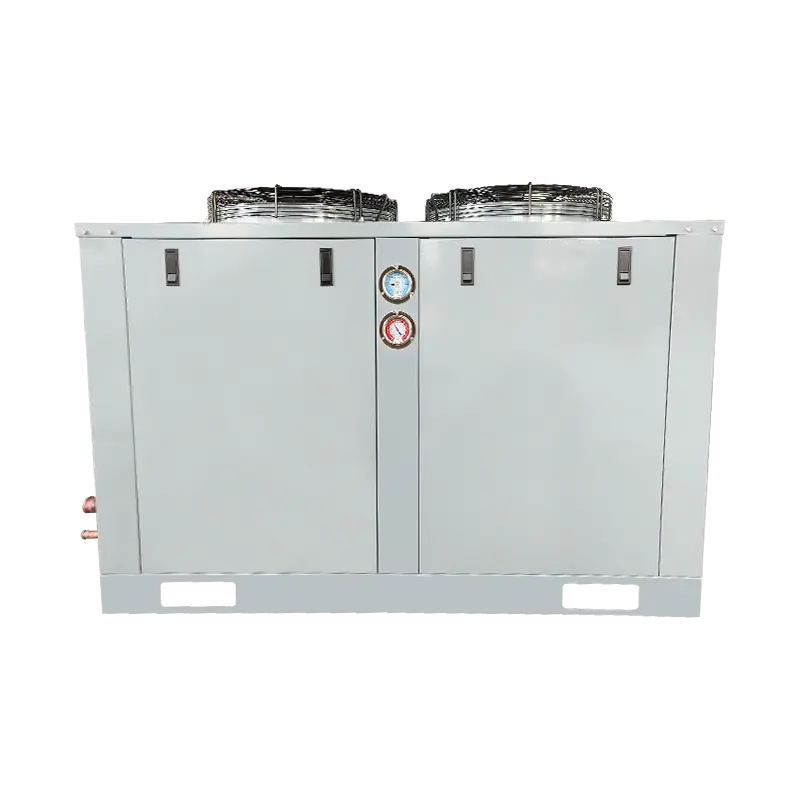

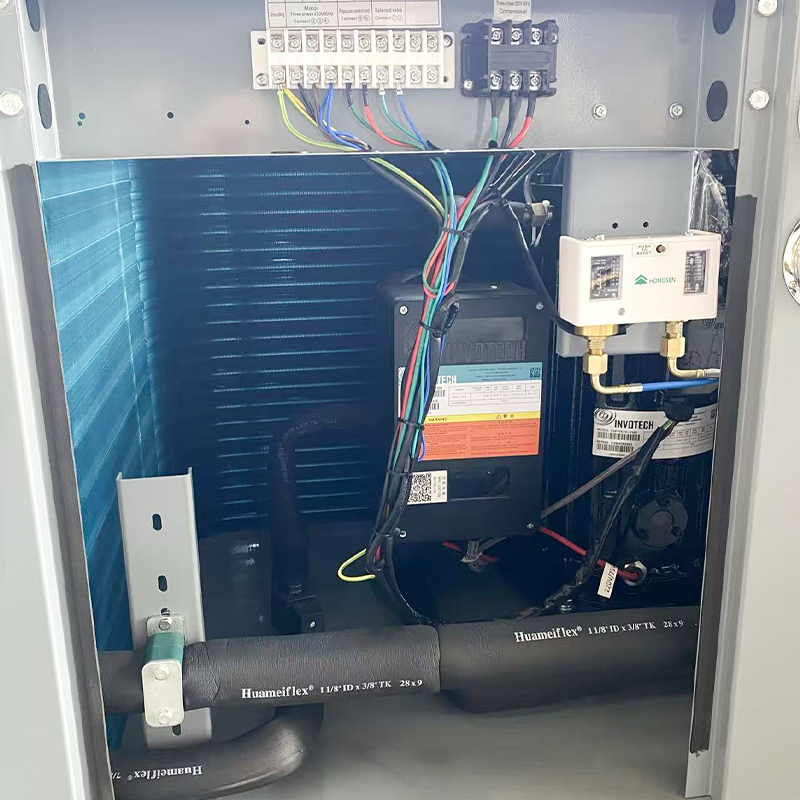

تم تصميم وحدة تكثيف مخرج الهواء العلوي (باستخدام ضاغط كوبلاند) بقوة 8-40 حصان، والمدعومة بضاغط حلزوني موثوق من كوبلاند، لتوفير أداء تبريد متميز وكفاءة في استخدام الطاقة عبر مجموعة واسعة من التطبيقات. مع خيارات القدرة الحصانية من 8HP إلى 40HP، هذه الوحدة مناسبة بشكل خاص لمشاريع التبريد المتوسطة والكبيرة الحجم، مثل مستودعات التخزين البارد، ومرافق تجهيز الأغذية، ومحلات السوبر ماركت، ومراكز الخدمات اللوجستية. ويضمن تصميم منفذ الهواء العلوي تدفق هواء عموديًا قويًا، وتبديدًا ممتازًا للحرارة، وتركيبًا أكثر مرونة، حتى في البيئات المعقدة. تتميز الوحدة بتقنية التمرير المتقدمة من كوبلاند، وتوفر تشغيلًا مستقرًا واهتزازًا أقل وضوضاء أقل، مع تحسين كفاءة الطاقة بشكل كبير وإطالة عمر الخدمة. وهو يدعم نطاقات درجات الحرارة المتنوعة: -20~10°C للتبريد والحفاظ على الطعام الطازج، -40~0°C للتجميد العميق، و-40~-5°C لتطبيقات درجات الحرارة المنخفضة للغاية. إن البناء المتين والتصميم المدمج والتصميم الذي يسهل الوصول إليه يجعل التركيب والصيانة أمرًا بسيطًا، مع ضمان أداء موثوق به على المدى الطويل في ظل الظروف الصعبة.

نموذج الوحدة		أوزفا-4HP	AOSZFA-5HP	AOSZFA-6HP	أوزفا-8HP	AOSZFA-10HP	AOSZFA-10HP	AOSZFA-10HP	AOSZFA-13HP	AOSZFA-15HP	AOSZFA-17HP
نوع منفذ الهواء المكثف		مخرج هواء جانبي					مخرج الهواء العلوي
درجة حرارة التبخر/المبرد		-40 درجة مئوية ~ 0 درجة مئوية/R404A
الطاقة (الخامس-الرقم الهيدروجيني-هرتز)		200 ~ 230/3/60 /380 ~ 420/3/60
ضاغط	اكتب	ضاغط إيمرسون سكرول
	القدرة (ف)	4	5	6	8	10	8	10	13	15	17
	نموذج	ZF13KQE-TF7	ZF15KQE-TF7	ZF18KQE-TF7	ZF25KQE-TF7	ZF34KQE-TF7	ZF25KQE-TF7	ZF34KQE-TF7	ZF41KQE-TF7	ZF49KQE-TF7	ZF54KQE-TF7
شفرة المكثف و المعلمات الحركية	العلامة التجارية	المشرق					هايلي
	رقم	1	2	2	2	2	2	2	2	2	2
	الطاقة (ث)	130	130	130	130	130	230	420 واط	420 واط	550 واط	550 واط
	مواصفات المروحة	500×148	500×148	500×148	500×148	500×148	450	500	500	550	550
	حجم الهواء (م³/ساعة)	5000	5000×2	5000×2	5000×2	5000×2	4800×2	6550×2	6550×2	8600×2	8600×2
مواصفات النحاس المكثف		خيط داخلي
منطقة التكثيف (م²)		40	50	60	80	100	80	100	120	150	150
أنبوب النحاس المكثف		φ9(25×21.65)	φ7(25×21.65)	φ9(25×21.65)	φ7(21×18.19)	φ9(21×18.19)	φ9(25×21.65)	φ9(25×21.65)	φ9(25×21.65)	φ9(25×21.65)	φ9(25X21.65)
حجم الخزان (لتر)		5	8	8	10	10	10	10	12	15	15
مواصفات الصمامات الكروية والأنابيب النحاسية الملحومة			12 19 منفذ اتصال ملولب		16 28 منفذ توصيل اللحام		16 28 منفذ توصيل اللحام		19 35 منفذ توصيل اللحام
حجم التخزين البارد الموصى به للتخزين البارد نطاق درجة الحرارة من 0 إلى 18 درجة مئوية (م³)		40 ~ 60	50 ~ 100	60 ~ 120	80 ~ 140	100 ~ 150	80 ~ 140	100 ~ 150	120 ~ 200	150 ~ 300	150 ~ 300
قدرة التبريد	درجة حرارة التبخر	ظروف الاختبار: درجة حرارة الهواء المعادة 20 درجة مئوية، درجة التبريد الفرعي مقبولة؛ درجة حرارة التكثيف 40 درجة مئوية
	-40 درجة مئوية	2660	3380	4080	5050	6500	5050	6500	8290	9960	11350
	-30 درجة مئوية	4270	5300	6410	7910	10500	7910	10500	13100	15700	17900
	-20 درجة مئوية	6460	7930	9530	11950	15700	11950	15700	19400	23500	26800
	-10 درجة مئوية	9370	11550	13800	17450	22700	17450	22700	28000	/	/
	-5 درجة مئوية	11150	13750	16450	20800	27100	20800	27100	33400	/	/
	0 درجة مئوية	13100	16300	19550	/	/	/	/	/	/	/
أبعاد المنتج: الطول × العرض × الارتفاع (مم)		1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1230×490×1350	1380×764×1022	1344×764×922	1444×764×1022	1444×894×1122	1444×894×1122
أبعاد المنتج: الطول × العرض × الارتفاع (مم)		1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1350×490×1510	1580×880×1180	1530×880×1090	1645×900×1170	1645×1015×1290	1645×1015×1290
أبعاد التغليف: الطول × العرض × الارتفاع (مم)		725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970×855	970×855
الضوضاء ديسيبل (أ)		51	53	53	56	56	56	56	59	63	63
الوزن الصافي (كجم)		75	90	99	122	129	/	/	/	/	/
الوزن الإجمالي (كجم)		82	97	106	130	137	/	/	/	/	/
جهاز الاختناق		صمام التمدد الحراري (مقدم من قبل المستخدم)
يوصى باستخدام نموذج صمام التمدد الحراري		TES26 #	TGES6	TGES6	TGES9	TGES11	TGES9	TGES11	TGES13	TGES13	TGES13
نموذج مبرد الهواء الموصى به		HS402AJ03.3	HS402AJ04.4	HS402AJ04.9	HS403AJ07.2	HS404AJ08.7	HS403AJ07.2	HS404AJ08.7	HS404AJ10.1	HS504AJ12.1	HS504AJ15
ملحوظة: لضمان تأثير التبريد عند تركيب الوحدة، يوصى باستخدام أنابيب نحاسية بمواصفات لا تقل عن مواصفات مبرد الهواء. يمكن استخدام الأنابيب النحاسية ذات القطر المتغير عند التوصيل بوحدة التكثيف!

نموذج الوحدة		أوسفيا-4HP	أوسفيا-5HP	أوسفيا-6HP	أوسفيا-8HP	أوسفيا-10HP	أوسفيا-8HP	أوسفيا-10HP	أوسفيا-12 حصان	أوسفيا-15 حصان	أوسفيا-18 حصان
نوع منفذ الهواء المكثف		مخرج هواء جانبي					مخرج الهواء العلوي
درجة حرارة التبخر/المبرد		-40 درجة مئوية~-5℃/R404A
الطاقة (الخامس-الرقم الهيدروجيني-هرتز)		380 ~ 420/3/50
ضاغط	اكتب	ضاغط إيمرسون سكرول
	القدرة (ف)	4	5	6	8	10	8	10	12	15	18
	نموذج	ZFI20KQE-TFD	ZF¹23KQE-TFD	ZFI26KQE-TFD	ZFI36KQE-TFD	ZFI39KQE-TFD	ZFI36KQE-TFD	ZFI39KQE-TFD	ZFI50KQE-TFD	ZFI59KQE-TFD	ZFI68KQE-TFD
شفرة المكثف و المعلمات الحركية	العلامة التجارية	المشرق					هايلي
	رقم	1	2	2	2	2	2	2	2	2	2
	الطاقة (ث)	130	130	130	130	130	230	420 واط	420 واط	550 واط	780 واط
	مواصفات المروحة	500×148	500×148	500×148	500X×148	500×148	450	500	500	550	600
	حجم الهواء (م³/ساعة)	5000	5000×2	5000×2	5000×2	5000×2	4800×2	6550×2	6550×2	8600×2	11000×2
مواصفات النحاس المكثف		خيط داخلي
منطقة التكثيف (م²)		40	50	60	80	100	80	100	120	150	200
أنبوب النحاس المكثف		φ9(25X×21.65)	φ7(25×21.65)	φ9(25×21.65)	φ7(21×18.19)	φ9(21×18.19)	φ9(25×21.65)	φ9(25×21.65)	φ9(25×21.65)	φ9(25×21.65)	φ9(25×21.65)
حجم الخزان (لتر)		5	8	8	10	10	10	10	12	15	20
مواصفات الصمامات الكروية والأنابيب النحاسية الملحومة			12 19 منفذ اتصال ملولب		16 28 منفذ توصيل اللحام		16 28 منفذ توصيل اللحام		19 35 منفذ توصيل اللحام		19 42 منفذ توصيل اللحام
حجم التخزين البارد الموصى به للتخزين البارد temperature نطاق 0 ~ -18 درجة مئوية (م³)		40 ~ 60	50 ~ 100	60 ~ 120	80 ~ 140	100 ~ 150	80 ~ 140	100 ~ 150	120 ~ 200	150 ~ 300	200 ~ 400
قدرة التبريد	درجة حرارة التبخر	ظروف الاختبار: درجة حرارة الهواء المعادة 20 درجة مئوية، درجة التبريد الفرعي مقبولة؛ درجة حرارة التكثيف 40 درجة مئوية
	-40 درجة مئوية	3270	4790	5120	6320	7250	6320	7250	8700	10600	12050
	-30 درجة مئوية	5010	6240	7360	9310	10700	9310	10700	12450	15150	17200
	-20 درجة مئوية	7270	8750	10450	13200	15100	13200	15100	17850	21800	24700
	-10 درجة مئوية	10200	12200	14600	17850	20500	17850	20500	24500	29800	/
	-5 درجة مئوية	11950	14250	17100	20500	23500	20500	23500	28100	34200	/
	0 درجة مئوية	13950	16500	19950	/	/	/	/	/	/	/
أبعاد المنتج: الطول × العرض × الارتفاع (مم)		1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1230×490×1350	1380×764×1022	1344×764×922	1444×764×1022	1444×894×1122	1644×899×1222
أبعاد المنتج: الطول × العرض × الارتفاع (مم)		1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1350×490×1510	1580×880×1180	1530×880×1090	1645×900×1170	1645×1015×1290	1830×1200×1390
أبعاد التغليف: الطول × العرض × الارتفاع (مم)		725×410	725×410	725×410	690×450	690×450	906×725	870×725	970×755	970×855	970×860
الضوضاء ديسيبل (أ)		51	53	53	56	56	56	56	59	63	65
الوزن الصافي (كجم)		75	90	99	122	129	/	/	/	/	/
الوزن الإجمالي (كجم)		82	97	106	130	137	/	/	/	/	/
جهاز الاختناق		صمام التمدد الحراري (مقدم من قبل المستخدم)
يوصى باستخدام نموذج صمام التمدد الحراري		TES26 #	TGES6	TGES6	TGES9	TGES11	TGES9	TGES11	TGES13	TGES13	TGES13
نموذج مبرد الهواء الموصى به		HS402AJ03.3	HS402AJ04.4	HS402AJ04.9	HS403AJ07.2	HS404AJ08.7	HS403AJ07.2	HS404AJ08.7	HS404AJ10.1	HS504AJ12.1	HS504AJ15
ملحوظة: لضمان التأثير الصحيح لتركيب الوحدة، يوصى باستخدام أنابيب نحاسية بمواصفات لا تقل عن مواصفات مبرد الهواء. يمكن استخدام الأنابيب النحاسية ذات القطر المتغير عند توصيلها بوحدة التكثيف!
